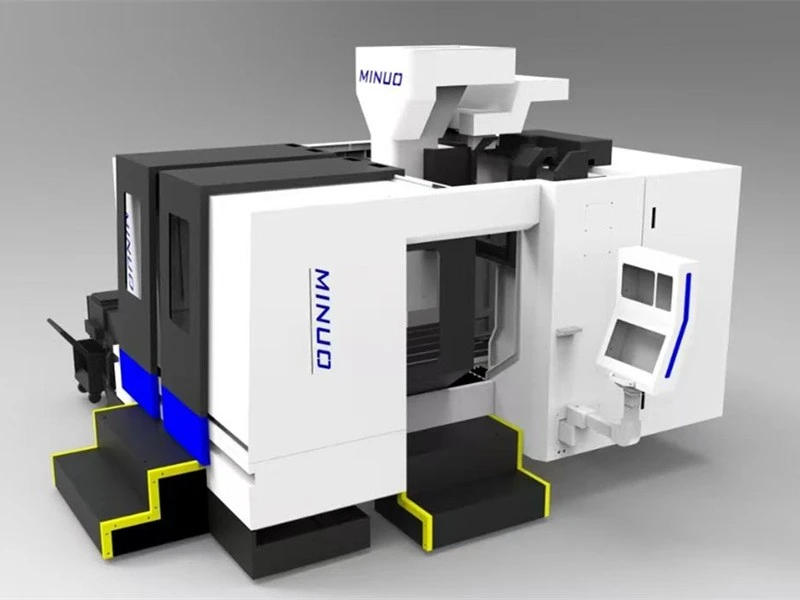

DF-1310LA Kbir-Ċentru ta' Makkinar ta' Veloċità Għolja ta' Gantry ta' Daqs
-
Il-DF-1310LA huwa avvanzatĊentru tal-magni tal-gantry ta '5 assiiddisinjati biex jissodisfaw it-talbiet ta' preċiżjoni u effiċjenza ta' komponenti ta'-format kbir. Il-kolonna integrata-u-l-istruttura tar-raġġ tagħha flimkien ma' disinn tar-raġġ mgħawweġ issaħħaħ ir-riġidità filwaqt li tappoġġja l-ivvjaġġar fit--assi. Konfigurazzjoni ta' gwida lineari ta' tliet-assi tiżgura kontroll stabbli tal-moviment madwar l-invilupp kollu tax-xogħol.
-
Il-mejda tax-xogħol tat-tip kaxxa ħafifa-tappoġġa tagħbijiet sa 1200 kg, u tilħaq bilanċ bejn is-saħħa strutturali u r-rispons dinamiku. Ikkastjar HT300 ta '-kwalità għolja bi trattament ta' tixjiħ doppju, flimkien ma 'proċessi ta' tħin ta 'preċiżjoni, jipprovdu stabbiltà dimensjonali-tul. Żarżur dirett ta' 15,000 rpm -imqabbad ma' magazin ta' diska ta' 24 għodda jippermetti danĊentru tal-magni tal-gantry ta '5 assibiex twettaq qtugħ ta'-veloċità għolja b'ħin awżiljarju minimu.
- B'puplesiji ta '1300/1000/500 mm u mejda tax-xogħol ta' 1300 × 900 mm, id-DF-1310LAĊentru tal-magni tal-gantry ta '5 assihuwa kapaċi ta 'makkinar integrat għal forom kbar, komponenti tal-vapuri, u housings tqal tal-karozzi, inaqqas il-bidliet fis-setup u jtejjeb l-effiċjenza tal-produzzjoni f'ambjenti ta' manifattura ta'-livell għoli.
Unur u kwalifika
Ċertifikat ta' Privattiva ta' Invenzjoni
Ċertifikat ta' Privattiva ta' Invenzjoni
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva Mudell ta' Utilità
Speċifikazzjoni Teknika
|
Oġġett |
Unità |
DF-1310LA |
|
Wisa' ta' Gantry |
mm |
1080 |
|
Ivvjaġġar tal-Assi X/Y/Z |
mm |
1300/1000/500 |
|
Żona tal-Mejda tax-Xogħol |
mm |
1300X900 |
|
Kapaċità tat-Tagħbija tal-Mejda tax-Xogħol |
kg |
1200 |
|
Distanza mill-Imnieħer tal-Magħżel għal Worktable |
mm |
150-650 |
|
Preċiżjoni tal-Pożizzjonament |
mm |
0.012 |
|
Irrepeti l-Eżattezza tal-Pożizzjonament |
mm |
±0.004 |
|
Veloċità massima tal-magħżel |
rpm |
Direct Drive 15000 |
|
Taper taż-żarżur |
- |
HSKA63 |
|
Qawwa tal-Mutur tal-Magħżel |
kw |
7.5/11 |
|
Torque tal-Mutur bi 3 Assi |
nm |
27/27/27 |
|
Veloċità ta' Travers Rapidu ta' 3 Assi |
m/min |
20/20/15 |
|
Rata tal-Għalf tal-Qtugħ ta' 3 Assi |
mm/min |
1-10000 |
|
Speċifikazzjoni tal-Għodda ATC |
- |
HSKA63 |
|
Tool Magazine Tip & Kapaċità |
pcs |
Diska Tip 24T |
|
Ħin tal-Bidla tal-Għodda |
s |
2.5 |
|
Rekwiżit tal-Pressjoni tal-Arja |
kg/ċm² |
6-6.5 |
|
Kapaċità tal-Enerġija Meħtieġa |
kva |
30 |
|
Dimensjoni Ġenerali tal-Magni (TulXWisa) |
mm |
4002X2590 |
|
Għoli tal-Magni |
mm |
2920 |
|
Piż tal-Magni (Approx.) |
kg |
9200 |
