GD500-75T Kbir-torn CNC heavy-duty ta' daqs
- Il-GD500-75T huwa rinforzatTorn CNC orizzontali tas-sodda ċattażviluppati speċifikament għal applikazzjonijiet ta' tidwir ta'-daqs kbir u-għoli. Is-sodda u l-bażi tal-ferrovija għolja-baxxa ta '30 grad tagħha huma manifatturati bħala struttura integrata, li żżid b'mod sinifikanti r-riġidità u r-reżistenza għall-vibrazzjoni waqt qtugħ qawwi. Il-kaxxa taż-żarżur tutilizza materjali ta'-saħħa għolja biex tappoġġja biċċiet tax-xogħol ta'-dijametru kbir u forzi ta' qtugħ sostnuti.
- Il-linji ta 'gwida lineari ta' tagħbija-għoli fuq l-assi X/Z jipprovdu kapaċità ta 'ġarr b'saħħitha, filwaqt li s-sistema ta' magħżel ta' induzzjoni ta 'feedback-doppju flimkien ma' qfil idrawliku tiżgura indiċjar preċiż taħt tagħbija tqila. Mgħammar b'magħżel servo ta' 15 kW li jaħdem sa 2500 rpm u toqba taż-żarżur ta' Φ86 mm, danTorn CNC orizzontali tas-sodda ċattahuwa adattat tajjeb għal kundizzjonijiet eżiġenti tal-magni.
- Kapaċi jimmaniġġja biċċiet tax-xogħol sa Φ500 mm fid-dijametru u 500 mm fit-tul, u mgħammar b'ċokk idrawliku bi tliet xedaq ta' 12-pulzier, il-GD500-75TTorn CNC orizzontali tas-sodda ċattajissodisfa r-rekwiżiti tat-tidwir ta 'preċiżjoni ta' xaftijiet kbar, diski tqal, u komponenti tal-kmiem użati f'applikazzjonijiet industrijali high-.
Unur u kwalifika

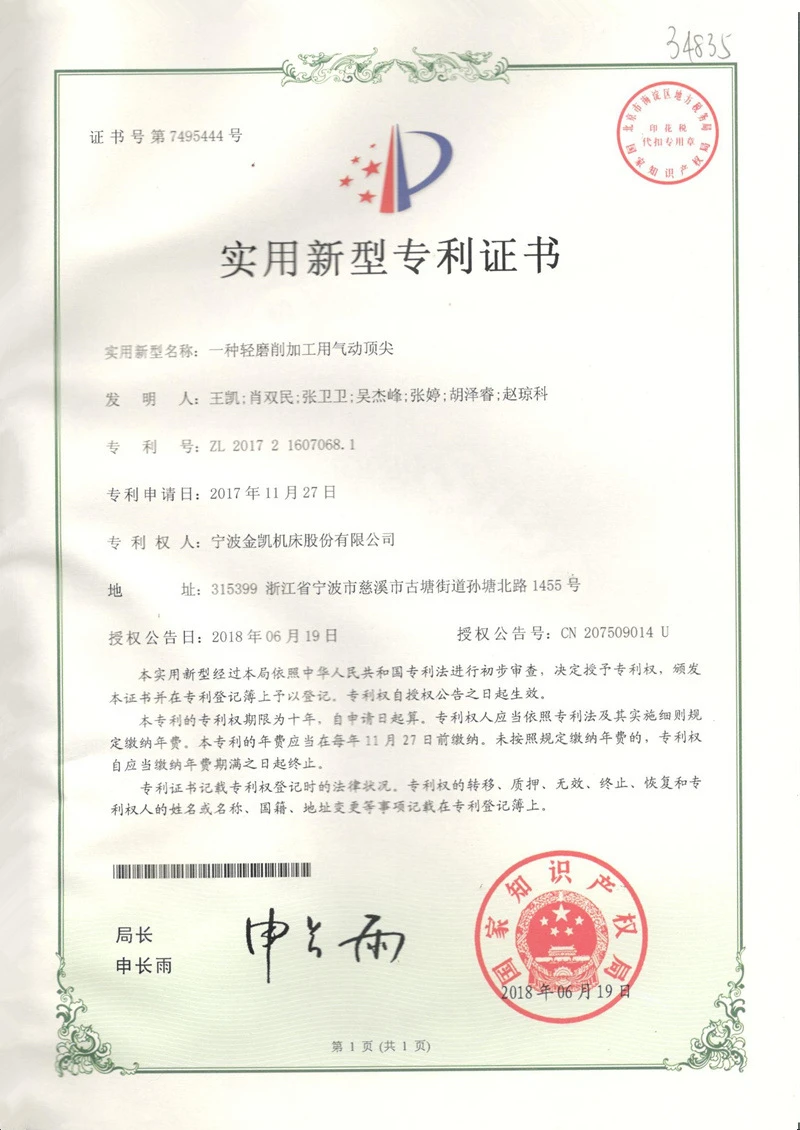

Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva ta' Invenzjoni
Ċertifikat ta' Privattiva ta' Invenzjoni
Speċifikazzjoni Teknika
|
Oġġett |
Unità |
GD500-75T |
|
Dijametru Massimu ta' Swing Fuq Sodda |
mm |
Φ700 |
|
Tul massimu tal-biċċa tax-xogħol tal-magni |
mm |
500 |
|
Dijametru Massimu tal-Biċċa tal-Maċinazzjoni (Tip ta' Diska) |
mm |
Φ500 |
|
Tip ta' Kap tal-Magħżel |
kg |
A2-8 |
|
Qawwa tal-Mutur tal-Magħżel (Servo) |
kw |
15 |
|
Veloċità massima tal-magħżel |
rpm |
2500 |
|
Dijametru tat-Toqba tal-Magħżel / Dijametru tal-Ħażna tal-Bar tat-Toqba |
mm |
Φ86/Φ75 |
|
Preċiżjoni tal-Pożizzjonament |
mm |
0.01 |
|
Irrepeti l-Eżattezza tal-Pożizzjonament |
mm |
±0.003 |
|
Chuck idrawliku bi 3 xedaq |
" |
12 |
|
Ċilindru Rotarju vojt |
" |
12 |
|
X-Limitu tal-Ivvjaġġar tal-Assi |
mm |
300 |
|
X-Torque tal-Mutur tal-Assi |
NM |
15 |
|
Z-Limitu tal-Ivvjaġġar tal-Assi |
mm |
520 |
|
Z-Torque tal-Mutur tal-Assi (N·m) |
NM |
15 |
|
Y-Limitu tal-Ivvjaġġar tal-Assi |
mm |
|
|
X/Z-Veloċità ta' Travers Rapidu tal-Assi (m/min) |
m/min |
20/20 |
|
Modalità tas-sewqan tat-turret |
- |
Servo |
|
Numru ta' Stazzjonijiet tal-Għodda |
pcs |
12 |
|
Speċifikazzjonijiet tal-Għodda: Tidwir / Boring |
- |
25×25/Φ32 |
|
Dijametru tal-kmiem tat-tailstock |
mm |
Φ90 |
|
Tailstock Sleeve Stroke |
mm |
100 |
|
Taper tat-Toqba ta' ġewwa tal-kmiem tat-tailstock |
- |
MT5 |
|
Modalità tas-sewqan tal-kmiem tat-tailstock |
- |
Kontroll ipprogrammat idrawliku |
|
Tqassim tas-Sodda tal-Magni |
- |
Sodda Inklinata ta '30 grad |
|
Piż tal-Magni (Approx.) |
kg |
4500 |
