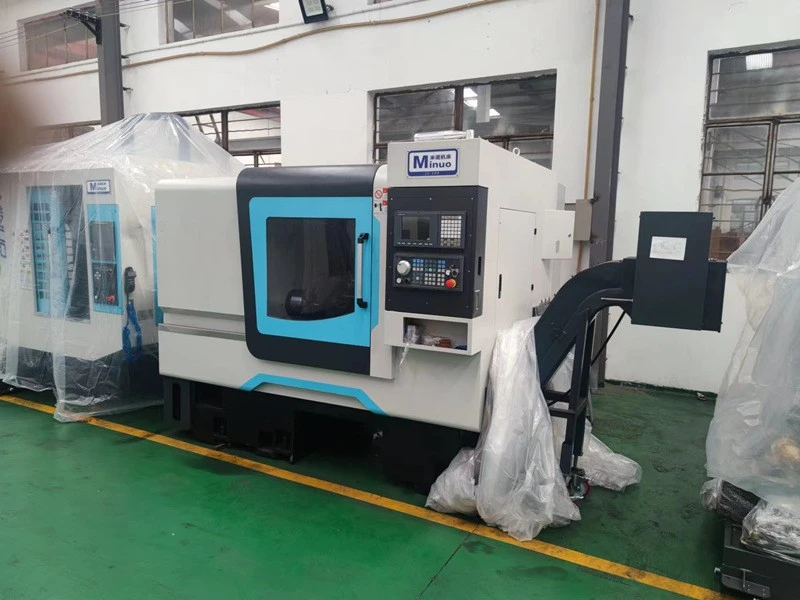

JS-108 Torn CNC ta' Preċiżjoni Għolja ta' Daqs Medju-

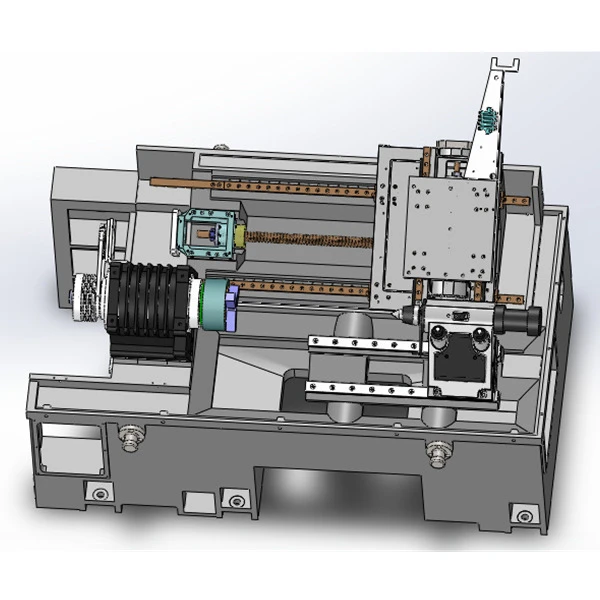

- Il-JS-108 huwa ta' kapaċità medjaTorn CNC orizzontali ta 'preċiżjoni għoljainġinerija għal applikazzjonijiet fejn l-istabbiltà dimensjonali u l-eżattezza ripetibbli huma kritiċi. L-istruttura tas-sodda slant integrata tagħha ta '30 grad ittejjeb il-fluss taċ-ċippa filwaqt li ttejjeb ir-riġidità strutturali, li tippermetti lill-magna żżomm il-preċiżjoni taħt tagħbijiet ta' qtugħ kontinwi. Ikkastjar tar-ramel tar-reżina HT300 bi trattament ta 'tixjiħ doppju jistabbilizza aktar il-qafas tal-magna fuq operazzjoni fit-tul-.
- Biex tiġi żgurata preċiżjoni tal-pożizzjonament konsistenti, l-assi X/Z jadottaw konfigurazzjoni tal-kamin taċ-ċomb imġebbda minn qabel flimkien ma 'uċuħ ta' tgħammir mibruxa bl-idejn-, u jiksbu kontroll stabbli fil-livell ta '0.01 mm. Is-servo spindle ta '-qawwa għolja jagħti output ta' 11/15 kW b'veloċità massima ta '4200 rpm, filwaqt li t-turret servo ta' 12-station jipprovdi flessibilità suffiċjenti għal kompiti ta 'tidwir b'ħafna għodda. Dawn il-karatteristiċi jippermettu l-Torn CNC orizzontali ta 'preċiżjoni għoljabiex tinżamm l-eżattezza anke meta jiġu mmaxinjati partijiet ta' daqs medju-itqal.
- B'dijametru massimu tal-magni ta 'Φ400 mm, tul tal-magni ta' 480 mm, u kmiem ta 'tailstock MT5, il-JS-108Torn CNC orizzontali ta 'preċiżjoni għoljahuwa adattat tajjeb għall-ipproċessar tal-lott ta' xaftijiet, diski, u komponenti tat-tip sleeve-ta' daqs medju-fuq firxa wiesgħa ta' materjali.
Unur u kwalifika
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva Mudell ta' Utilità
Ċertifikat ta' Privattiva ta' Invenzjoni
Ċertifikat ta' Privattiva ta' Invenzjoni
Speċifikazzjoni Teknika
|
Oġġett |
Unità |
JS-108 |
|
Dijametru Massimu ta' Swing Fuq Sodda |
mm |
Φ550 |
|
Tul massimu tal-biċċa tax-xogħol tal-magni |
mm |
480 |
|
Dijametru Massimu tal-Biċċa tal-Maċinazzjoni (Tip ta' Diska) |
mm |
Φ400 |
|
Tip ta' Kap tal-Magħżel |
kg |
A2-6 |
|
Qawwa tal-Mutur tal-Magħżel (Servo) |
kw |
11/15 |
|
Veloċità massima tal-magħżel |
rpm |
4200 |
|
Dijametru tat-Toqba tal-Magħżel / Dijametru tal-Ħażna tal-Bar tat-Toqba |
mm |
Φ66/Φ48 |
|
Preċiżjoni tal-Pożizzjonament |
mm |
0.01 |
|
Irrepeti l-Eżattezza tal-Pożizzjonament |
mm |
±0.003 |
|
Chuck idrawliku bi 3 xedaq |
" |
8 |
|
Ċilindru Rotarju vojt |
" |
8 |
|
X-Limitu tal-Ivvjaġġar tal-Assi |
mm |
200 |
|
X-Torque tal-Mutur tal-Assi |
NM |
12 |
|
Z-Limitu tal-Ivvjaġġar tal-Assi |
mm |
530 |
|
Z-Torque tal-Mutur tal-Assi (N·m) |
NM |
22 |
|
Y-Limitu tal-Ivvjaġġar tal-Assi |
mm |
- |
|
X/Z-Veloċità ta' Travers Rapidu tal-Assi (m/min) |
m/min |
24/30 |
|
Modalità tas-sewqan tat-turret |
- |
Servo |
|
Numru ta' Stazzjonijiet tal-Għodda |
pcs |
12 |
|
Speċifikazzjonijiet tal-Għodda: Tidwir / Boring |
- |
25×25/Φ32 |
|
Dijametru tal-kmiem tat-tailstock |
mm |
Φ90 |
|
Tailstock Sleeve Stroke |
mm |
100 |
|
Taper tat-Toqba ta' ġewwa tal-kmiem tat-tailstock |
- |
MT5 |
|
Modalità tas-sewqan tal-kmiem tat-tailstock |
- |
Kontroll ipprogrammat idrawliku, Funzjoni ta 'Għalf tax-Xogħol |
|
Tqassim tas-Sodda tal-Magni |
- |
Sodda Inklinata ta '30 grad |
|
Piż tal-Magni (Approx.) |
kg |
4000 |
